TOPLAMA ÜNİTESİ SİSTEMİ
TOPLAMA ÜNİTESİ SİSTEMİ
Pamuk toplama makinelerinin hareket mekanizmasında görev alan ünite birimi; yüksek dayanıklılık, maksimum verimlilik ve uzun ömürlü kullanım için özel olarak tasarlanmıştır. DCT Tarım’ın mühendislik gücüyle üretilen bu birim, makinenizin performansını artırırken bakım gereksinimini en aza indirir.
İlgili Ürünler

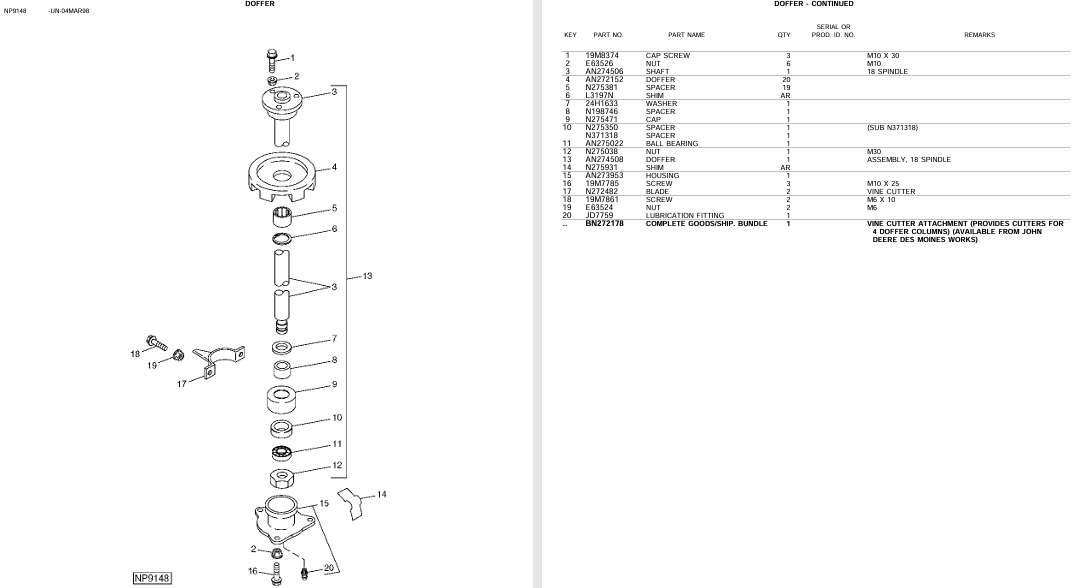

Doffer
Doffer sistemi, pamuk toplama makinelerinde iğler (spindles) üzerinde toplanan pamuğun düzgün bir şekilde temizlenmesini sağlar. Doffer milleri, rulmanlar, spacer’lar ve somunlarla desteklenmiş olup döner hareketle pamukların boşaltılmasını optimize eder. Ünite, hassas mil hizalaması ve pürüzsüz yatak geçişleriyle uzun süreli performans için tasarlanmıştır.
Mağazada İncele| Key | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | 19M7344 | Silindir Vida | 3 | M10 x 30 |
| 2 | E63526 | Somun | 6 | M10 |
| 3 | AN274502 | Mil | 20 | 18 İğli |
| 4 | AN274532 | Doffer | 20 | |
| 5 | N275131 | Distansiyon | 19 | |
| 6 | 24H1731 | Pul | AR | |
| 7 | 24H1634 | Pul | 1 | |
| 8 | N197014 | Distansiyon | 1 | |
| 9 | N313118 | Distansiyon | 1 | N313118’in yerine geçer |
| 10 | N273022 | Distansiyon | 1 | |
| 11 | AN270002 | Bilyalı Rulman | 1 | |
| 12 | AN260508 | Somun | 1 | M50 |
| 13 | AN274503 | Doffer | 1 | 18 İğli Montaj |
| 14 | AN275393 | Gövde | 1 | |
| 15 | N197183 | Vida | 3 | M10 x 25 |
| 16 | N197482 | Vida | 2 | Asma Kesici için |
| 17 | 19M7442 | Vida | 2 | M6 x 10 |
| 18 | 19H1641 | Vida | 2 | M6 |
| 19 | JD759 | Yağlama Nipeli | 1 | |
| 20 | BN272178 | Komple Doffer Bağlantı Seti | 1 | 4 Doffer kolonu için asma kesici sağlar (John Deere Des Moines) |

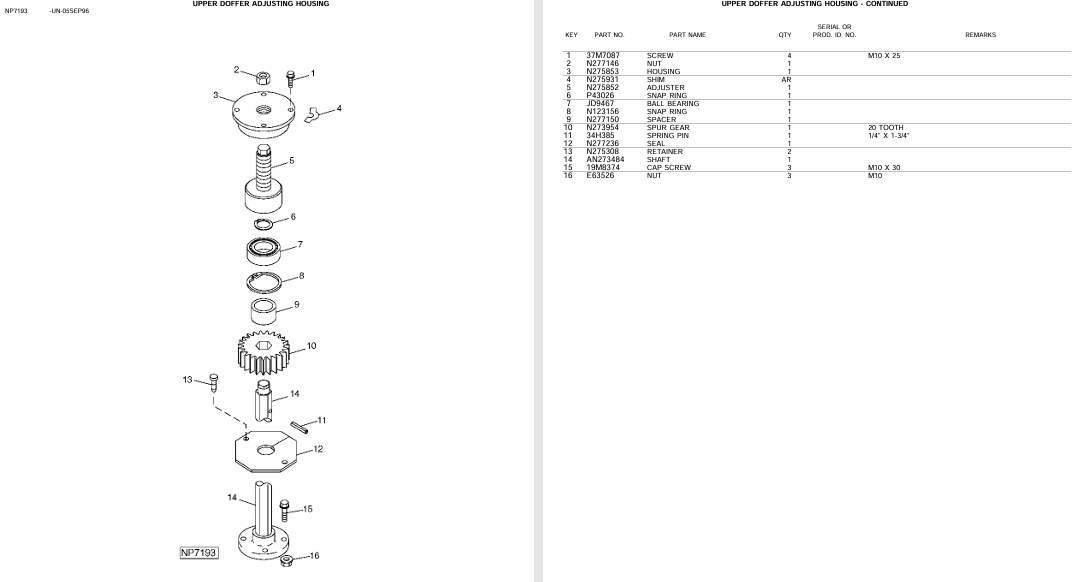

Doffer Ayar Mili
Doffer ayar mili, pamuk toplama ünitelerinde doffer silindirlerinin yüksekliğini ve hizasını ayarlamak için kullanılan hassas mekanik bileşendir. Dişliler, yataklar, ayar burçları ve sabitleyici bağlantı parçalarından oluşur. Sistem, doffer’ın düzgün ve verimli çalışmasını sağlarken aynı zamanda titreşimleri azaltacak şekilde tasarlanmıştır.
Mağazada İncele| Anahtar | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | N770067 | VİDA | 4 | M10 x 25 |
| 2 | N771168 | SOMUN | 1 | |
| 3 | N275031 | GÖVDE | 1 | |
| 4 | N275032 | AYAR BURCU | 1 | |
| 5 | P44066 | SABİTLEME PİMİ | 1 | |
| 6 | JD7497 | BİLYALI RULMAN | 1 | |
| 7 | N214156 | SABİTLEME HALKASI | 1 | |
| 8 | N213950 | DİSTANSİYON | 1 | |
| 9 | N273354 | HELEZON DİŞLİ | 1 | 20 Diş |
| 10 | 34H388 | PİM | 1 | 1/4" x 1.34" |
| 11 | N277236 | KEÇE | 1 | |
| 12 | N273008 | YATAK YUVASI | 2 | |
| 13 | AN274384 | MİL | 1 | |
| 14 | 19M7344 | SİLİNDİR VİDASI | 3 | M10 x 30 |
| 15 | E63526 | SOMUN | 3 | M10 |

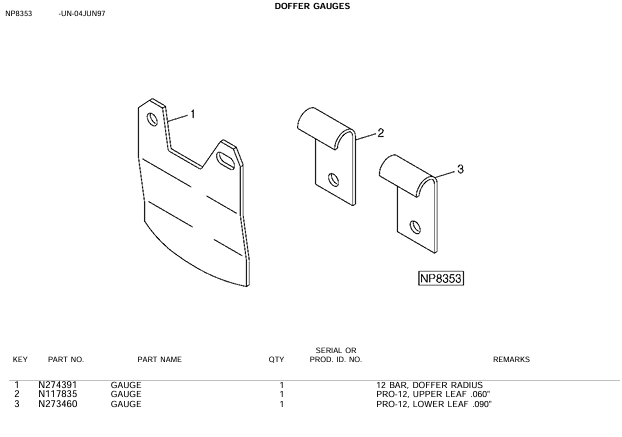

Doffer Ayar Seti
Doffer Ayar Seti, pamuk toplama makinelerinde doffer bileşenlerinin doğru mesafelerle hizalanmasını sağlar. Bu kalibrasyon aparatları, hem 12 Bar doffer yarıçapını hem de PRO-12 tipi üst ve alt sac kalınlıklarını ölçmek için kullanılır. Bu sayede, ekipmanın düzgün çalışması ve minimum lif kaybıyla optimum pamuk toplama sağlanır.
Mağazada İncele| Key | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | N274391 | Ayar Mastarı | 1 | 12 Bar, Doffer Yarıçapı |
| 2 | N171835 | Ayar Mastarı | 1 | PRO-12, Üst Sac .060" |
| 3 | N273460 | Ayar Mastarı | 1 | PRO-12, Alt Sac .090" |

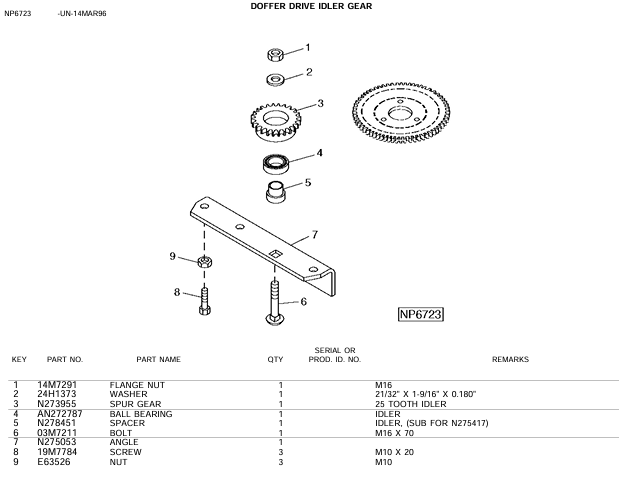

Doffer Hareket Dişlisi
Doffer Hareket Dişlisi, pamuk toplama makinelerinde doffer sistemine hareket ileten ara dişlidir. 25 dişli yapıdadır ve rulman ile desteklenerek dönüş kabiliyeti artırılmıştır. Doffer sisteminin düzgün çalışması ve tahrik aktarımının sorunsuz olması bu dişli grubunun doğru montajı ile sağlanır. Açı braketi ve bağlantı vidaları ile gövdeye sabitlenir.
Mağazada İncele| Key | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | 14M7291 | Flanş Somun | 1 | M16 |
| 2 | 24H1373 | Pul | 1 | 2 1/32" x 1-9/16" x 0.180" |
| 3 | N273955 | Düz Dişli | 1 | 25 Dişli Ara Dişli |
| 4 | AN272787 | Bilyalı Rulman | 1 | Ara Dişli için |
| 5 | N278651 | Burç (Spacer) | 1 | N275417 yerine geçer |
| 6 | 03M7111 | Cıvata | 1 | M16 x 70 |
| 7 | N275053 | Açı Plakası | 1 | Montaj Ayağı |
| 8 | 19M7784 | Vida | 3 | M10 x 20 |
| 9 | E63526 | Somun | 3 | M10 |

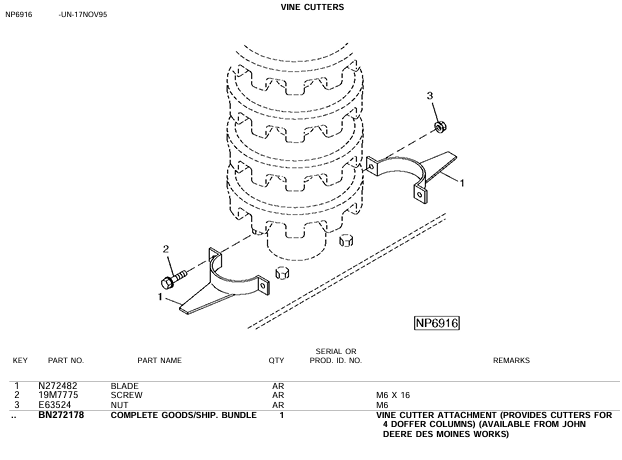

Doffer Kesicileri
Doffer Kesicileri, pamuk toplama makinelerinde sarmaşık, yabancı ot veya sap benzeri materyallerin doffer silindirine sarılmasını engellemek amacıyla kullanılan kesici bıçaklardır. Bu bıçaklar doffer tamburuna bağlanan tutuculara sabitlenerek dönme esnasında üzerindeki bitkisel kalıntıları keserek temiz bir toplama işlemi sağlar. Set halinde 4 doffer kolonu için kullanılacak şekilde paketlenmiştir.
Mağazada İncele| Key | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | N272482 | Bıçak | AR | Kesici bıçak |
| 2 | 19M7175 | Vida | AR | M6 x 16 |
| 3 | E63524 | Somun | AR | M6 |
| – | BN272178 | Tam Takım Set | 1 | 4 Doffer kolonu için tüm kesicileri içerir |

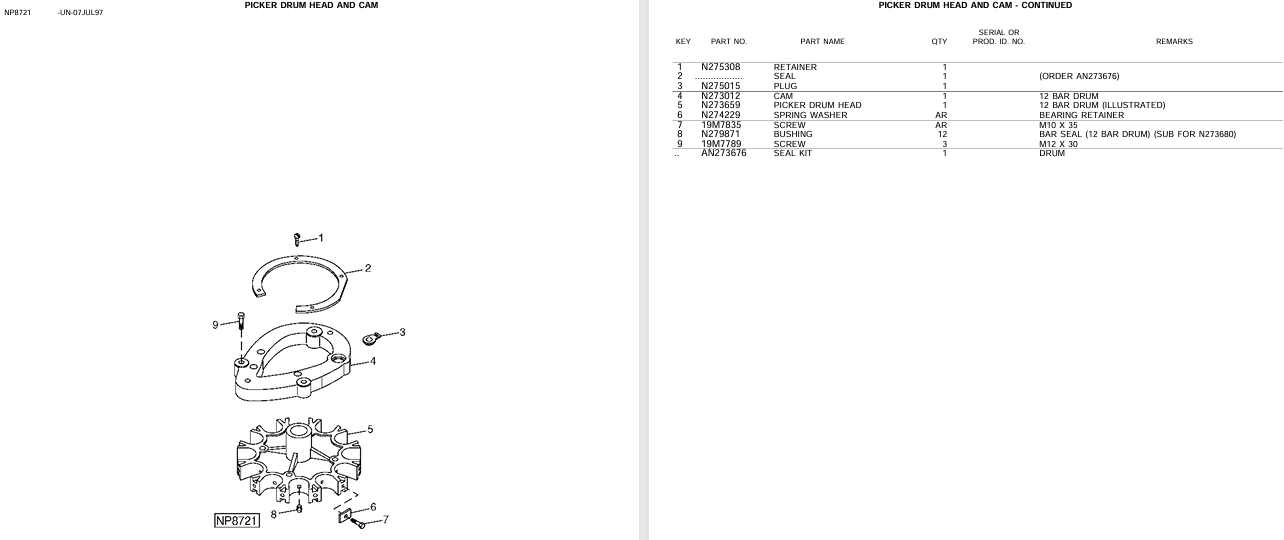

Eksantrik Yatak ve Ahtapot
Bu grup, pamuk toplama makinelerinde bulunan "picker drum" yani toplayıcı tambur sisteminin ön tarafında yer alır. Eksantrik kam, tamburun dönerken lifleri alma görevini yerine getirir. Ahtapot başlık (Picker Drum Head) ise bu dönüşü destekleyen ve çoklu bushing’lerle yataklanan parçadır. M12 ve M10 vida sabitlemeleriyle tüm sistem rijit bir biçimde sabitlenir. Sistem genellikle 12 bar tambur basıncı altında çalışır ve özel conta kitleri ile sızdırmazlık sağlanır.
Mağazada İncele| Anahtar | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | N275308 | SEGMAN (RETAINER) | 1 | |
| 2 | N275015 | CONTA | 1 | AN273676 ile sipariş edilir |
| 3 | N275015 | TAPA | 1 | |
| 4 | N273012 | EKSANTRİK KAM | 1 | 12 BAR DRUM |
| 5 | N273659 | AHTAPOT BAŞLIK (DRUM HEAD) | 1 | 12 BAR DRUM (İllüstrasyonlu) |
| 6 | N274229 | YAYLI PUL | AR | Rulman Yatağı için |
| 7 | N978835 | VİDA | AR | M10 x 35 |
| 8 | N297871 | BURÇ | 12 | 12 Bar Conta (Sub for N273680) |
| 9 | N977789 | VİDA | 3 | M12 x 30 |
| - | AN273676 | CONTA TAKIMI | 1 | Tambur için |

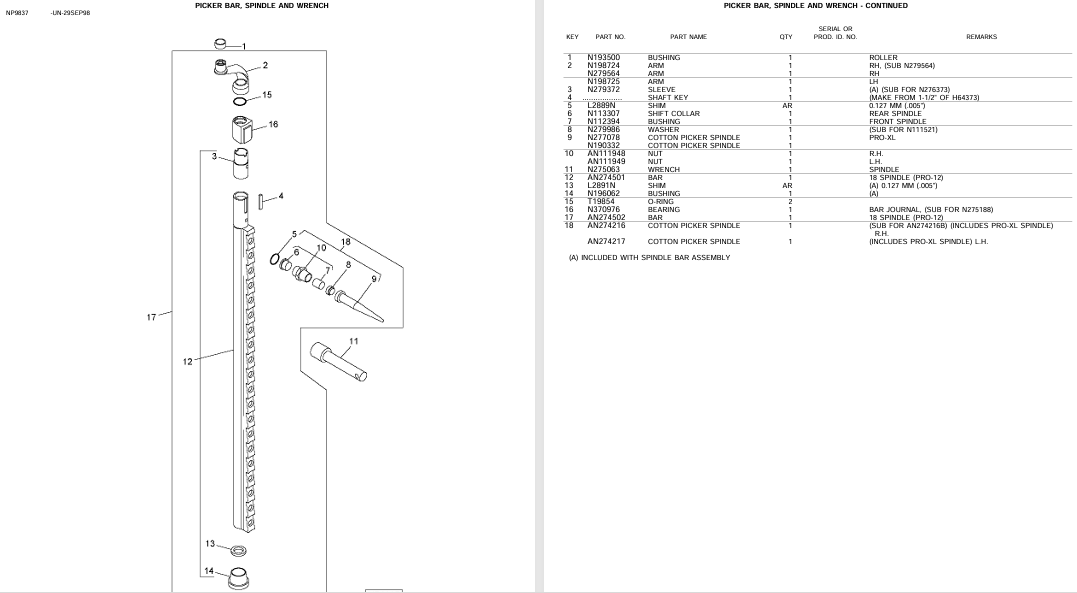

İğ Kolonu
İğ kolonu; pamuk toplama makinelerinde, pamuk liflerini döndürerek toplayan iğlerin (cotton picker spindle) monte edildiği taşıyıcı sistemdir. Bu kolon, çeşitli burçlar, miller ve contalar ile yataklanmış olup, hem sağ hem sol dönüş yönlerine uygun iğ tipleriyle uyumludur. PRO-XL gibi farklı iğ versiyonları da bu kolona adapte edilebilir. Kolonun montajı özel bir anahtar (wrench) ve somunlarla gerçekleştirilir.
Mağazada İncele| Anahtar | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | N193500 | BURÇ | 1 | RULMAN |
| 2 | N198724 | KOL | 1 | SAĞ (RH) – N275954 yerine |
| 3 | N197664 | KOL | 1 | RH |
| 4 | N197525 | KOL | 1 | SOL (LH) – N275954 yerine |
| 5 | N279732 | GÖVDE (SLEEVE) | 1 | N276373 yerine |
| 6 | L2889N | MİL | AR | Ø12.7 mm (0.500") |
| 7 | N113704 | MİL KELEPÇESİ | 1 | ARKA İĞ |
| 8 | N143984 | BURÇ | 1 | ÖN İĞ |
| 9 | N279086 | PUL | 1 | N111521 yerine |
| 10 | N277078 | İĞ (COTTON PICKER) | 1 | PRO-XL |
| 10 | N105938 | İĞ (COTTON PICKER) | 1 | RH |
| 11 | N274053 | ANAHTAR | 1 | İĞ SÖKME ANAHTARI |
| 12 | A276141 | KOLON | 1 | 18 İĞLİ (PRO-12) |
| 13 | L2880N | MİL | AR | Ø12.7 mm (0.005") |
| 14 | N198062 | BURÇ | 1 | |
| 15 | T113484 | O-RİNG | 2 | N275188 yerine |
| 16 | N307056 | RULMAN | 1 | |
| 17 | AN275402 | KOLON | 1 | 18 İĞ (PRO-12) |
| 18 | AN274126 | İĞ | 1 | PRO-XL, LH – AN274126 ile |
| - | AN224171 | İĞ | 1 | PRO-XL, LH |

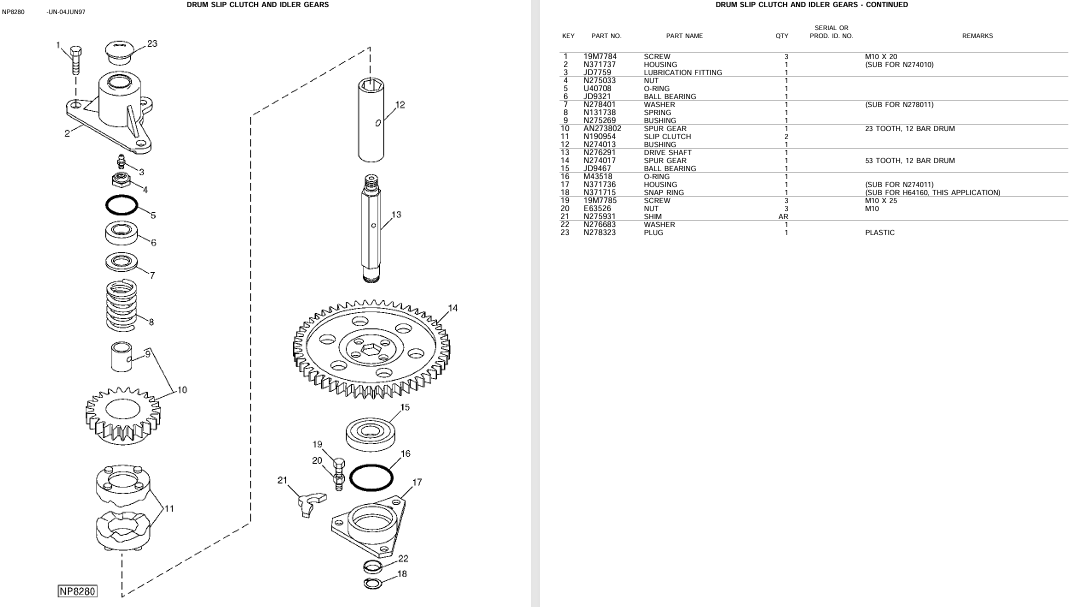

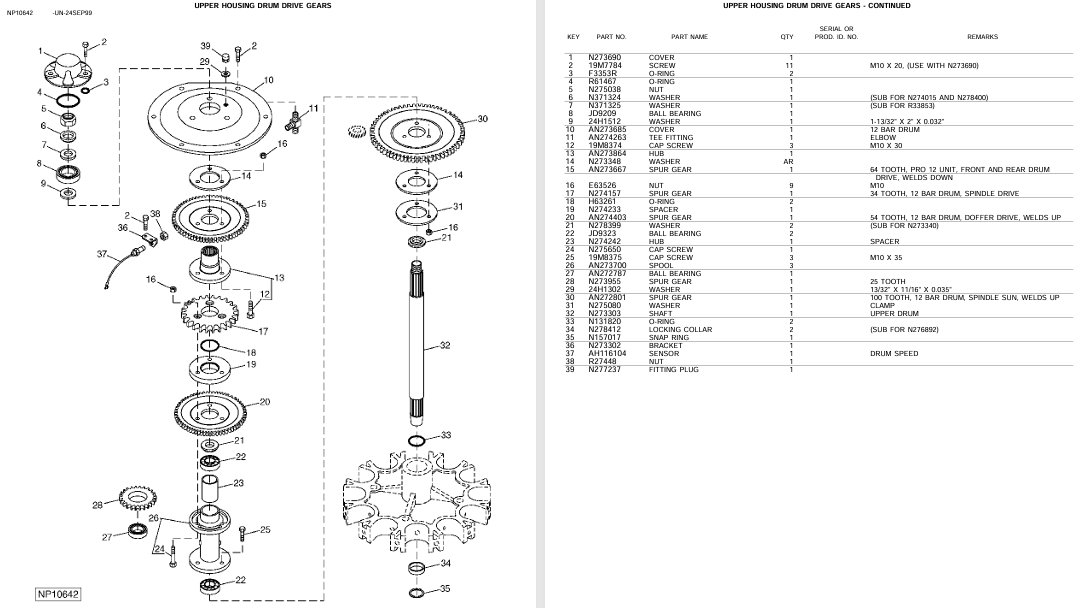

Redüktör Mil ve Dişlileri
Redüktör mil ve dişlileri, tahrik gücünün kontrollü şekilde iletilmesini sağlayan kritik bileşenlerdir. Sistemdeki slip kavrama (slip clutch), aşırı yük durumlarında sistemi korurken, farklı dişli oranları ile dönme momenti ayarlanır. Mil, yataklama elemanları, burçlar ve o-ringlerle birlikte uzun ömürlü ve sessiz çalışma sağlar.
Mağazada İncele| ANAHTAR | PARÇA NO | PARÇA ADI | ADET | AÇIKLAMA |
|---|---|---|---|---|
| 1 | N397784 | VİDA | 3 | M10 x 20 |
| 2 | N377731 | GÖVDE | 1 | (N274010 yerine geçer) |
| 3 | JD7759 | YAĞLAMA FİTİLİ | 1 | |
| 4 | N205063 | SOMUN | 1 | |
| 5 | U42030 | O-RİNG | 1 | |
| 6 | JD9324 | BİLYALI RULMAN | 1 | |
| 7 | N214011 | PUL | 1 | (N278011 yerine geçer) |
| 8 | N173189 | YAY | 1 | |
| 9 | N257290 | BURÇ | 1 | |
| 10 | N278062 | DÜZ DİŞLİ | 1 | 23 Dişli, 12 BAR tambur |
| 11 | N210934 | SLIP KAVRAMA | 2 | |
| 12 | N274031 | BURÇLU MİL | 1 | |
| 13 | N274071 | TAHRİK MİLİ | 1 | 53 Dişli, 12 BAR tambur |
| 14 | N204617 | DÜZ DİŞLİ | 1 | |
| 15 | JD9447 | BİLYALI RULMAN | 1 | |
| 16 | N373416 | O-RİNG | 1 | |
| 17 | N371136 | GÖVDE | 1 | (N274011 yerine geçer) |
| 18 | N371735 | SEGMAN | 1 | (H81460 yerine geçer) |
| 19 | N397185 | VİDA | 3 | M10 x 25 |
| 20 | E63952 | SOMUN | 1 | M10 |
| 21 | N205631 | SHIM (ŞİM) | AR | |
| 22 | N276833 | PUL | 1 | |
| 23 | N278223 | TAPA | 1 | Plastik |

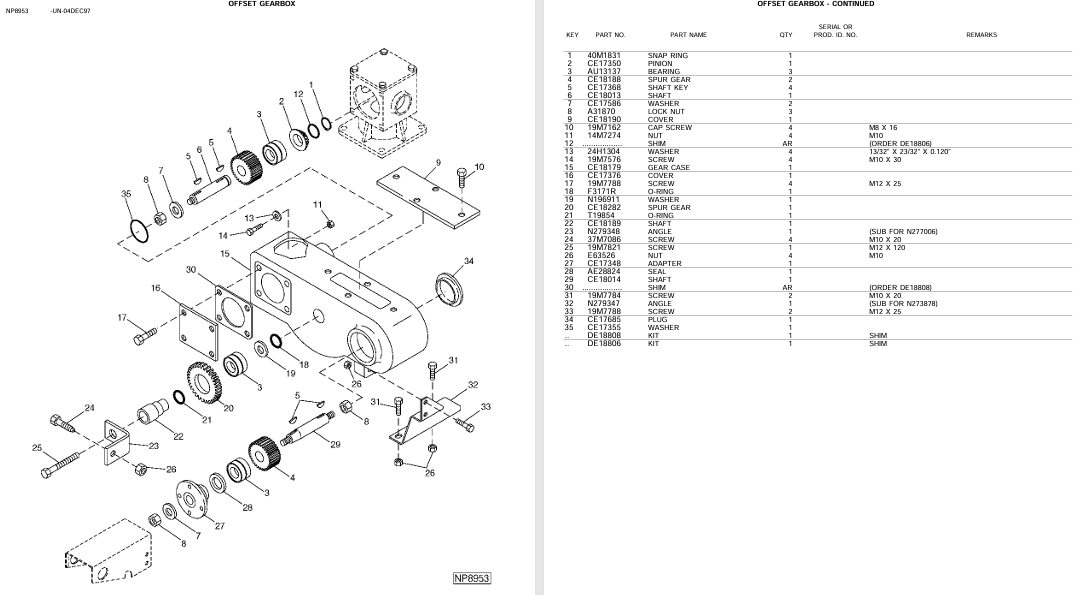

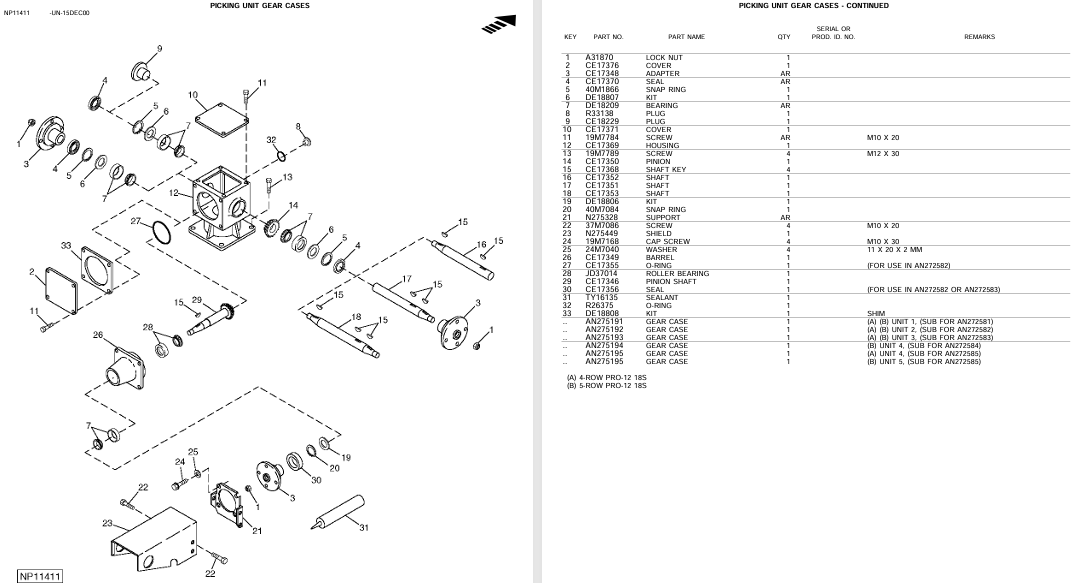

Redüktör Şanzıman
Redüktör şanzıman, güç aktarım sistemlerinde hız ve torkun uygun seviyeye getirilmesi amacıyla kullanılan mekanik bir ünitedir. Dişli kutusu içerisinde yer alan miller, dişliler, rulmanlar ve contalar; gücün etkin ve dayanıklı biçimde iletilmesini sağlar. Bu sistem, özellikle tarım makinelerinde yüksek yük altında sürekli çalışma koşullarında performansı artırmak için tasarlanmıştır.
Mağazada İncele| ANAHTAR | PARÇA NO | PARÇA ADI | ADET | AÇIKLAMA |
|---|---|---|---|---|
| 1 | 40M1831 | SEGMAN | 1 | |
| 2 | CE11733 | PİM | 1 | |
| 3 | AE71381 | YATAK | 2 | |
| 4 | CE11736 | HELEZON DİŞLİ | 2 | |
| 5 | CE17981 | MİL | 4 | |
| 6 | CE17368 | MİL ANAHTARI | 1 | |
| 7 | CE17586 | PUL | 2 | |
| 8 | CE18190 | KİLİT SOMUN | 1 | |
| 9 | CE17910 | KAPAK | 1 | |
| 10 | 19M7424 | SOMUN | 4 | M8 x 16 |
| 11 | 14M7274 | SOMUN | 1 | |
| 12 | 24M7045 | PUL | 4 | 13/32 x 23/32 x 0.120" |
| 13 | 14M7276 | SOMUN | 4 | M10 |
| 14 | CE17978 | DİŞLİ GÖVDE | 1 | |
| 15 | CE11716 | KAPAK | 1 | M10 x 30 |
| 16 | CE11763 | GÖVDE | 1 | |
| 17 | 19M8778 | VİDA | 4 | M12 x 25 |
| 18 | R51901 | PUL | 1 | |
| 19 | T31177 | O-RİNG | 1 | |
| 20 | CE19822 | DİŞLİ | 1 | |
| 21 | CE19819 | DİŞLİ | 1 | |
| 22 | T31178 | MİL | 1 | |
| 23 | N378068 | VİDA | 1 | (SUB FOR N277006) |
| 24 | N378066 | VİDA | 4 | M10 x 20 |
| 25 | 16M5724 | VİDA | 1 | M12 x 120 |
| 26 | CE18236 | SOMUN | 1 | M10 |
| 27 | AE72844 | ADAPTÖR | 1 | |
| 28 | CE18014 | MİL | 1 | (ORDER DE18806) |
| 29 | 30M7174 | YAYLI PİM | 2 | |
| 30 | N379187 | VİDA | 2 | M10 x 20 |
| 31 | N379194 | KÖŞE PLAKASI | 1 | (SUB FOR N373878) |
| 32 | 30M7880 | VİDA | 2 | M12 x 25 |
| 33 | CE17655 | TAPA | 1 | |
| 34 | DE18305 | PUL | 1 | SHIM |
| 35 | DE18806 | SET | 1 | SHIM |

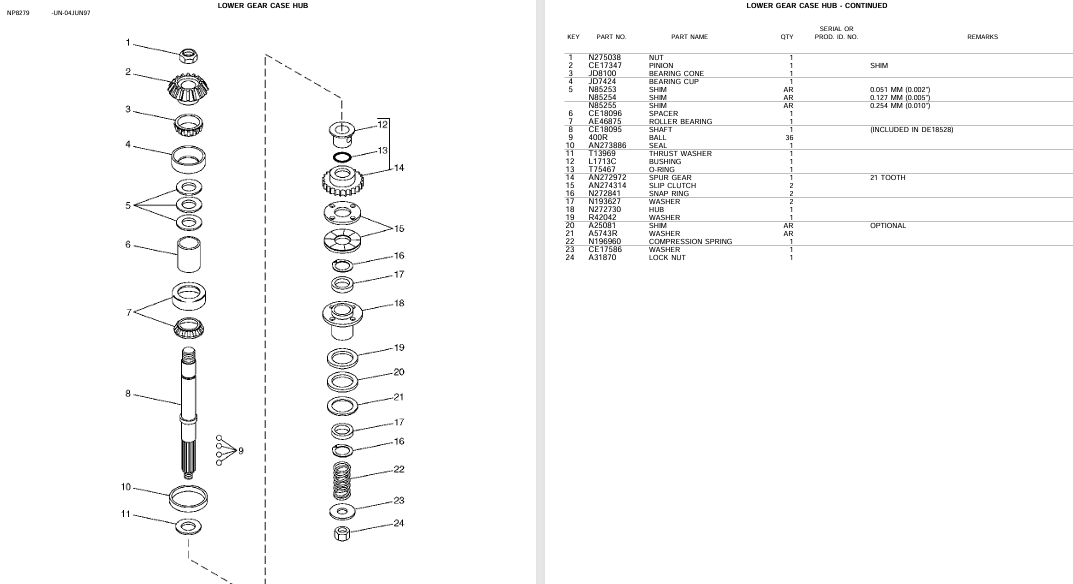

Redüktör Şanzıman Alt
Alt redüktör göbeği, güç iletim sisteminde dişlilerin düzgün çalışmasını sağlayan kritik bir bileşendir. Mil, bilyalı rulmanlar, şimler, keçe ve dişli çark gibi parçalar içeren bu mekanizma, dönme hareketinin güvenli ve verimli şekilde iletilmesini sağlar. Özellikle hassas hizalama, titreşim azaltma ve uzun ömür için tasarlanmıştır.
Mağazada İncele| ANAHTAR | PARÇA NO | PARÇA ADI | ADET | AÇIKLAMA |
|---|---|---|---|---|
| 1 | N275038 | SOMUN | 1 | |
| 2 | CE17347 | PİNYON | 1 | |
| 3 | JD10104 | YATAK KONİ | 1 | |
| 4 | JD8724 | YATAK YUVASI | 1 | |
| 5 | NB95254 | SHIM (ŞİM) | AR | 0.051 MM (0.002") |
| NB95253 | SHIM (ŞİM) | AR | 0.127 MM (0.005") | |
| NB95255 | SHIM (ŞİM) | AR | 0.254 MM (0.010") | |
| 6 | CE18096 | ARA PARÇA | 1 | |
| 7 | AE44975 | RULMAN | 1 | |
| 8 | CE18805 | CONTA | 1 | (DE18528 içindedir) |
| 9 | 40R2886 | BİLYA | 36 | |
| 10 | AN73886 | YAĞ KEÇESİ | 1 | |
| 11 | T11396 | TAHRİK PULU | 1 | |
| 12 | L71364 | BURÇ | 1 | |
| 13 | T75467 | O-RİNG | 1 | |
| 14 | AN274371 | SPUR (DÜZ) DİŞLİ | 1 | 21 DİŞ |
| 15 | AN274341 | KAVRAMA (SLIP CLUTCH) | 2 | |
| 16 | N273641 | SEGMAN | 2 | |
| 17 | N173627 | PUL | 2 | |
| 18 | N273740 | GÖBEK | 1 | |
| 19 | R62004 | PUL | 1 | |
| 20 | A63481 | SHIM | AR | Opsiyonel |
| 21 | A51430 | PUL | AR | |
| 22 | N619680 | BASKI YAYI | 1 | |
| 23 | CE17598 | PUL | 1 | |
| 24 | A31870 | KİLİT SOMUN | 1 |

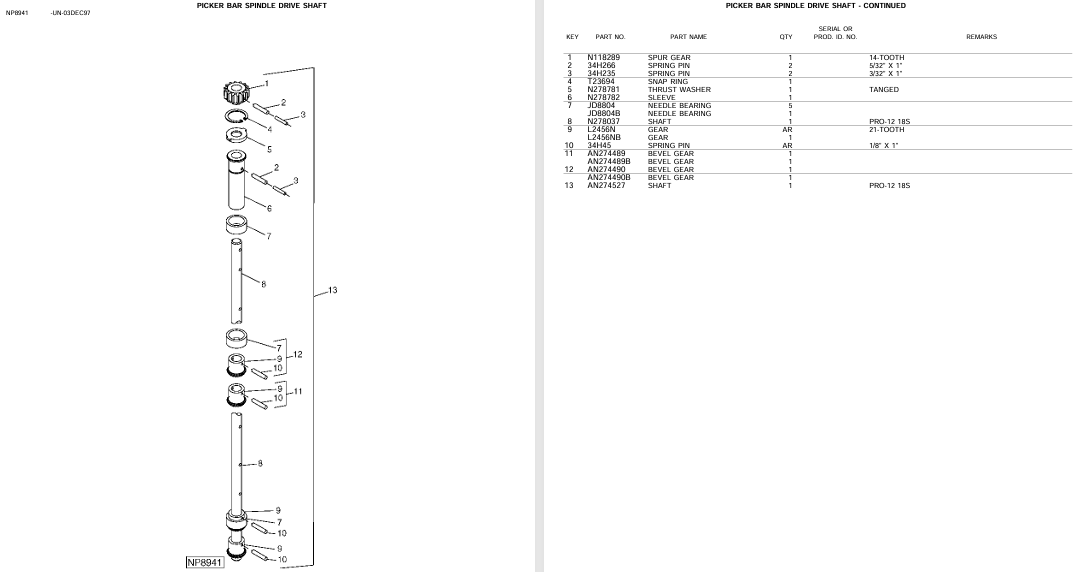

Sonsuz Dişli Mili
Sonsuz dişli mili, pamuk toplama makinelerinde iğlerin dönme hareketini sağlayan ana tahrik sistemidir. Bu sistem; düz dişli, konik dişli, yay pimleri, iğne rulmanlar ve yataklardan oluşur. Tüm bu parçalar, iğ kolonuna hassas tork aktarımı için hizalanmış bir şekilde çalışır. PRO-12 ve PRO-12 IBS sistemlerine uyumludur.
Mağazada İncele| Anahtar | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | N118229 | DÜZ DİŞLİ (SPUR GEAR) | 1 | 14 DİŞ |
| 2 | 34H206 | YAY PİMİ | 2 | 5/32" X 1" |
| 3 | 34H2536 | YAY PİMİ | 2 | 3/32" X 1" |
| 4 | T24834 | SEGMAN | 1 | |
| 5 | N278191 | YATAK PULU | 1 | TANGLED |
| 6 | N279732 | GÖVDE (SLEEVE) | 1 | |
| 7 | JD8844 | İĞNE RULMAN | 1 | |
| 7 | JD8930 | İĞNE RULMAN | 1 | |
| 8 | N278037 | MİL | 1 | PRO-12 IBS |
| 9 | L2455N | DİŞLİ | AR | 21 DİŞ |
| 10 | 34H458 | YAY PİMİ | AR | 1/8" X 1" |
| 11 | AN274889 | KONİK DİŞLİ | 1 | |
| 12 | AN274690 | KONİK DİŞLİ | 1 | |
| 12 | AN274504 | KONİK DİŞLİ | 1 | |
| 13 | AN274527 | MİL | 1 | PRO-12 IBS |

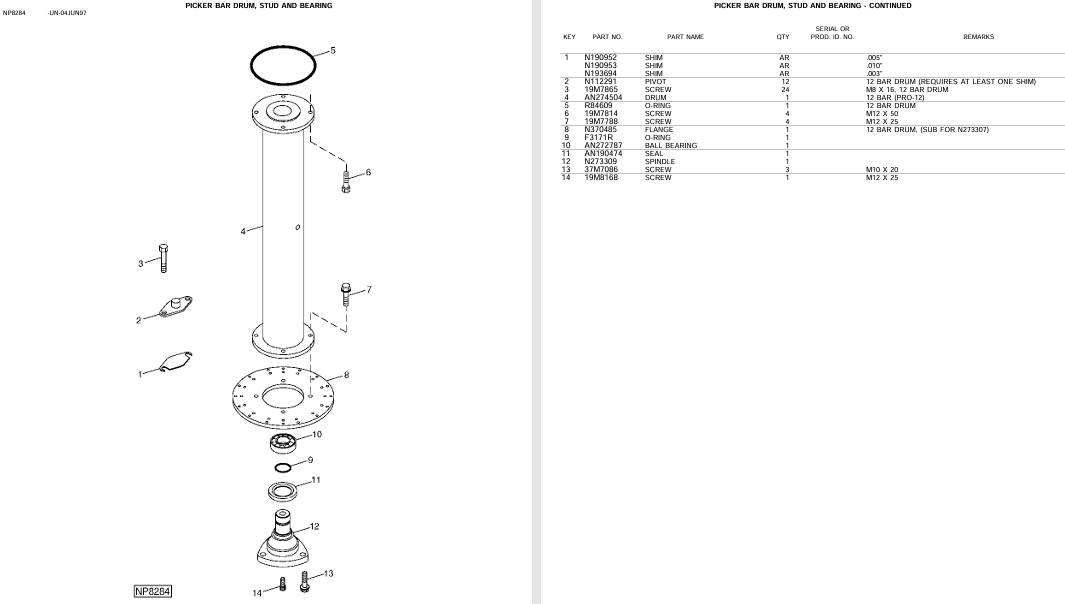

Tambur Direği
Tambur direği, pamuk toplama sistemlerinde iğlerin dönmesini sağlayan ana taşıyıcı boru ve destekleyici parçaları içerir. İçinde döner yatak, keçeler, O-ring ve mil destek parçaları bulunur. Bu yapı, 12 bar tambur sistemlerine uygun olarak tasarlanmıştır ve dönme dengesini sağlayacak şekilde özel şimlerle hassas hizalanabilir.
Mağazada İncele| Anahtar | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | N190352 | ŞİM | AR | 0.005" |
| 1 | N190353 | ŞİM | AR | 0.010" |
| 1 | N190344 | ŞİM | AR | 0.020" |
| 2 | N172951 | PİVOT | 12 | Tambur 12 bar (En az bir şim gerektirir) |
| 3 | 19M7855 | VİDA | 2 | M8 x 16 |
| 4 | AN274604 | TAMBUR | 1 | 12 bar, PRO-12 |
| 5 | R84604 | O-RİNG | 1 | 12 bar tambur |
| 6 | 19M8141 | VİDA | 1 | M12 x 90 |
| 7 | 19M7988 | VİDA | 4 | M12 x 25 |
| 8 | N130748 | FLANŞ | 1 | 12 bar tambur (N273301 yerine geçer) |
| 9 | F317121R | O-RİNG | 1 | |
| 10 | AN270742 | BİLYALI RULMAN | 1 | |
| 11 | AN340734 | KEÇE | 1 | |
| 12 | N273003 | MİL | 1 | |
| 13 | N770086 | VİDA | 3 | M10 x 20 |
| 14 | 19M8168 | VİDA | 1 | M12 x 25 |
Ünite Hareket Mili
Ünite hareket mili, kasnak ve rulmanlarla birlikte sistemin güç iletimini sağlar. Sağ ve sol yönlü kullanılabilir. Titreşime dayanıklı yapısıyla güvenli ve verimli çalışmayı destekler. Yağlama sistemlerinde ve güç aktarım ünitelerinde stabil performans sunar.
Mağazada İncele| POZ | PARÇA NO | PARÇA ADI | ADET | SERİ / ÜRETİM NO | AÇIKLAMA |
|---|---|---|---|---|---|
| 1 | A31870 | Kontra Somun | 1 | ||
| 2 | N231749 | Pul | 1 | ||
| 3 | N031547 | Mil Göbeği | 1 | ||
| 4 | N073921 | Segman | 1 | ||
| 5 | D95124 | Rulman | 2 | ||
| 6 | 2A07342 | Pul | 2 | 39.6 x 6.6 x 5 MM | |
| 7 | 2A75332 | Tahrik Mili | 2 | ||
| 8 | 2B71053 | Mil Kama | 1 | 1/4" x 2.18" | |
| 9 | N276359 | Destek Braketi | 1 | ||
| 10 | N476595 | Kasnak | 1 | ||
| 11 | H136715 | Pul | 1 | ||
| 12 | A323817 | Kontra Somun | 1 | ||
| 13 | A326741 | Kavrama Kayışı | 1 | RH | |
| 13 | 4N76763 | Kavrama Kayışı | 1 | LH | |
| 14 | 4N67944 | Cıvata | AR | M8 x 50 | |
| 15 | 1A79464 | Emniyet Pulu | AR | 8M6 | |
| 16 | 1B21893 | Kontra Somun | AR | M8 | |
| 17 | N276327 | Gözlü Civata | 1 | RH ÜNİTE | |
| 18 | N276353 | Gözlü Civata | 1 | LH ÜNİTE | |
| 19 | 24477370 | Pul | AR | 2-1/2" x 1.38" x 0.134" | |
| 20 | 24477376 | Pul | AR | 7/16" | |
| 21 | 24481386 | Pul | AR | 2-1/2" x 1-5/16" x 0.090" | |
| 22 | 2H685 | Mil Kama | 1 | 1/4" x 1.5" | |
| 23 | N319030 | Kasnak | 1 | Tahrik | |
| 24 | 2H918 | Mil Kama | 1 | 3/8" x 1-1/2" | |
| 25 | H72701 | Somun | 1 | ||
| 25 | 1H1237 | Yaylı Pim | 1 | 1/8" x 2" |
Ünite Hareket Şaftı
Ünite tahrik sistemi, kuyruk milinden güç aktarımını sağlayan, rulman ve mafsal bileşenleriyle donatılmış güvenli ve verimli bir bağlantı yapısıdır. Kalkanlar, yağlama nipelleri ve güç iletim parçaları sayesinde hem operatör güvenliği hem de uzun ömürlü kullanım hedeflenmiştir.
Mağazada İncele| Sıra | Parça No | Parça Adı | Adet | Seri / Ürün Kodu | Açıklama |
|---|---|---|---|---|---|
| 1 | N275214 | Vida | 1 | 12 Köşe Başlık | |
| 2 | E63526 | Somun | 1 | M10 | |
| 3 | W169223 | Kuyruk Mili Kalkan Tutucu | 6 | ||
| 4 | AN272433 | Kuyruk Mili Kalkanı | 1 | (Etiket Dahildir) | |
| 5 | AN272435 | Kuyruk Mili Kalkanı | 1 | ||
| 6 | BP179246 | Segman | 8 | ||
| 7 | JD77606 | Yağlama Nipeli | 2 | ||
| 8 | AE25316 | Yatak ve Makaralı Mafsal | 2 | ||
| 9 | AN273490 | Mafsal (Universal Joint) | 1 | ||
| 10 | W33238 | Rulman | 1 | ||
| 11 | AN276866 | Mafsal (Universal Joint) | 1 | AN273491 yerine | Yedek Parça |
| 12 | P57547 | Etiket | 1 | Uyarı: Döner tahrik mili teması ölümcül olabilir. |
Ünite Rediktör Şanzıman
Mağazada İncele| ANAHTAR | PARÇA NO | PARÇA ADI | ADET | AÇIKLAMA |
|---|---|---|---|---|
| 1 | A31870 | KİLİT SOMUN | 1 | |
| 2 | CE17376 | KAPAK | 1 | |
| 3 | CE17348 | ADAPTÖR | AR | |
| 4 | CE17706 | KEÇE | AR | |
| 5 | 40M1806 | SEGMAN | 1 | |
| 6 | DE18608 | SOMUN | 1 | |
| 7 | DT18097 | RULMAN | 1 | |
| 8 | R31328 | TAPA | 1 | |
| 9 | CE17291 | FİŞ | 1 | |
| 10 | CE17747 | KAPAK | 1 | |
| 11 | 19M7784 | VİDA | 4 | M10 x 20 |
| 12 | CE17989 | GÖVDE | 1 | |
| 13 | 19M7936 | VİDA | 4 | M12 x 30 |
| 14 | CE17409 | PİM | 1 | |
| 15 | CE17368 | MİL ANAHTARI | 1 | |
| 16 | CE17557 | MİL | 1 | |
| 17 | CE17431 | MİL | 1 | |
| 18 | DE18603 | MİL | 1 | |
| 19 | DH108046 | KİT | 1 | |
| 20 | 40M7048 | SEGMAN | 1 | |
| 21 | AN275082 | DESTEK | AR | |
| 22 | 37M7088 | VİDA | 4 | M10 x 20 |
| 23 | N374548 | KALKAN | 1 | |
| 24 | 19M7468 | VİDA | 4 | M10 x 30 |
| 25 | 24M7109 | PUL | 4 | 11/32 X 20 X 2 MM |
| 26 | CE17409 | VARİL | 1 | |
| 27 | CE17365 | O-RİNG | 1 | |
| 28 | JD77046 | RULMAN | 1 | AN275082/AN275283 için |
| 29 | CE17366 | SON MİL | 1 | |
| 30 | CE17356 | KEÇE | 1 | |
| 31 | TY6173 | SİLİKON | 1 | |
| 32 | R26435 | O-RİNG | 1 | SHİM |
| 33 | BN180681 | KİT | 1 | |
| — | AN275191 | DİŞLİ GÖVDE | 1 | (A) 1. ÜNİTE |
| — | AN275192 | DİŞLİ GÖVDE | 1 | (A) 2. ÜNİTE |
| — | AN275193 | DİŞLİ GÖVDE | 1 | (A) 3. ÜNİTE |
| — | AN275194 | DİŞLİ GÖVDE | 1 | (A) 4. ÜNİTE |
| — | AN275195 | DİŞLİ GÖVDE | 1 | (B) 5. ÜNİTE |
Ünite Şaftı
Ünite şaftı, tarımsal ekipmanlarda güç aktarımının güvenli şekilde gerçekleşmesini sağlayan koruyucu kalkanlar, rulmanlar, universal mafsallar ve ara millerden oluşan komple bir sistemdir. Farklı boy seçenekleriyle hem kısa hem uzun mesafeli uygulamalara uyum sağlar. Yağlama elemanları ve uyarı etiketleriyle bakım kolaylığı ve operatör güvenliği ön plandadır.
Mağazada İncele| Anahtar | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | AN272425 AN272428 |
Güç Mili Koruyucusu | 1 1 |
(Kısa - 14") (Uzun - 19") |
| 2 | N275456 | Rulman | 1 | (AN272425 ve AN272428 içinde dahil) |
| 3 | N275347 | Kılavuz | 1 | |
| 4 | AN271426 | Güç Mili Koruyucusu | 1 | |
| E82514 | Etiket | 1 | Uyarı: “Dönen Mil Teması Ölüme Neden Olabilir...” | |
| H151673 | Etiket | 1 | (Sadece İhracat) | |
| 5 | JD5087 | Yağlama Nipeli | 1 | |
| 6 | AN272409 | Mafsallı Rulman Takımı | 2 | |
| AN19843 | Rulman | 2 | (AN272425 ve AN272428 içinde dahil) | |
| 8 | 377096R | Vida | 8 | |
| 9 | N275141 | Vida | 8 | 12 Noktalı Başlık |
| 10 | AN273488 AN273489 |
Universal Mafsal | 1 1 |
(Kısa - 14") (Uzun - 19") |
| 11 | BN271008 | Tam Takım / Nakliye Paketi | 1 | Uzun Ara Mil (36"-40") |
Üst Grup Dişliler
Üst grup dişliler, davul (drum) mekanizmasının üst kısmındaki tahrik hareketini sağlayan önemli redüktör bileşenleridir. Dişli kademeleri, rulmanlar, mil ve gövdeler aracılığıyla güç iletimi sağlanırken, çeşitli oranlarda dişli kombinasyonları sayesinde istenen tork ve hız dönüşümü elde edilir. Hassas montaj ve kaliteli yataklama bileşenleri sayesinde uzun ömür ve sessiz çalışma hedeflenmiştir.
Mağazada İncele| Anahtar | Parça No | Parça Adı | Adet | Açıklama |
|---|---|---|---|---|
| 1 | N279360 | KAPAK | 1 | |
| 2 | N397804 | VİDA | 11 | M10 x 20, N273690 yerine |
| 3 | F343387 | O-RİNG | 2 | |
| 4 | N176084 | O-RİNG | 1 | |
| 5 | N374363 | SOMUN | 1 | |
| 6 | N371024 | PUL | 1 | N274015 ve N278040 yerine |
| 7 | N371325 | PUL | 1 | F343363 yerine |
| 8 | JD9398 | BİLYALI RULMAN | 1 | |
| 9 | A241591 | BİLYALI RULMAN | 1 | 1.532" x 2.792" x 0.930" |
| 10 | AN216865 | KAPAK | 1 | 12 BAR TAMBUR |
| 11 | AN274834 | TEE FİTİNG | 1 | DİRSEK |
| 12 | N397844 | VİDA | 3 | M10 x 30 |
| 13 | N374384 | VİDA | 1 | |
| 14 | N373236 | PUL | AR | |
| 15 | AN273667 | DÜZ DİŞLİ | 1 | 64 Diş, PRO 12 Ünite, Ön ve Arka Redüktör |
| 16 | E65365 | SOMUN | 1 | |
| 17 | N274671 | DÜZ DİŞLİ | 1 | 34 Diş, 12 BAR Tambur, Makaralı Tahrik |
| 18 | H216351 | O-RİNG | 1 | |
| 19 | N274263 | PUL | 1 | |
| 20 | AN274093 | DÜZ DİŞLİ | 1 | 54 Diş, 12 BAR Tambur, Doffer Tahrik |
| 21 | N279059 | PUL | 2 | N273340 yerine |
| 22 | JD7332 | BİLYALI RULMAN | 2 | |
| 23 | N273264 | MİL YATAĞI | 1 | |
| 24 | N374650 | VİDA | 3 | |
| 25 | N398753 | VİDA | 1 | M10 x 35 |
| 26 | AN273700 | MAKARA | 1 | |
| 27 | AN273715 | BİLYALI RULMAN | 3 | |
| 28 | AN273757 | DÜZ DİŞLİ | 1 | 25 Diş |
| 29 | A241302 | PUL | 1 | 1.532" x 1.911" x 0.035" |
| 30 | AN278001 | DÜZ DİŞLİ | 1 | 100 Diş, 12 BAR Tambur, Mil Kaynaklı |
| 31 | N273303 | PUL | 1 | |
| 32 | N373040 | MİL | 1 | Üst Mil |
| 33 | N278421 | KLAVUZ HALKA | 2 | N276892 yerine |
| 34 | N370172 | O-RİNG | 2 | |
| 35 | N371004 | BRAKET | 1 | |
| 36 | AH711046 | SENSÖR | 1 | Davul Hız Sensörü |
| 37 | R26419 | SOMUN | 1 | |
| 38 | N277271 | FİTTİNG TAPASI | 1 |
Online Mağazamıza Göz Atın
İhtiyacınız Olan Her Şey Tek Tık Uzağınızda
Yüksek kaliteli pamuk toplama makinesi yedek parçalarımızı şimdi online mağazamızdan keşfedin. Güvenilir alışveriş, hızlı teslimat ve stoktan ürünler sizi bekliyor.
Mağazaya Git
